Historia

Lee De Forest

     Como hacia el fin de siglo XIX ya se había inventado el micrófono, que transforma una señal acústica en una eléctrica. Por otro lado, ya se había inventado el audífono, aparato que transforma una señal eléctrica en una acústica. En este sistema las voces se distorsionaban mucho, la energía con que se emitía la onda era muy pequeña. Además, el hecho de que la fracción de energía que llegaba al receptor era muy pequeña, hacía difícil su funcionamiento para distancias grandes. La solución más satisfactoria fue lograda una vez que se inventó el tubo al vacío.

     Desde el siglo XVIII algunos investigadores habían descubierto que si se calienta una superficie metálica, ésta emite cargas eléctricas. Sin embargo, fue Thomas A. Edison quien volvió a "desenterrar" este efecto en 1883, cuando trataba de mejorar su lámpara incandescente. Este efecto, que se llamó "efecto Edison", también recibe el nombre de termiónico. Fue el mismo Edison quien inventó un dispositivo en el cual la carga eléctrica emitida por la superficie metálica caliente (llamada cátodo) es recogida por otra superficie fría (llamada ánodo), lográndose de esta forma una corriente eléctrica. En la figura 1 se muestra cómo Edison construyó su dispositivo. Edison encerró los dos electrodos, el ánodo y el cátodo, dentro de un tubo de vidrio al vacío que también utilizaba para elaborar sus lámparas de iluminación.

     Por otro lado, en el año de 1897 el físico inglés J. J. Thomson (1856-1940) descubrió la existencia de una partícula eléctricamente cargada, el electrón. Thomson demostró experimentalmente que el electrón tenía carga eléctrica negativa. En el año de 1906 Thomson recibió el Premio Nóbel de Física por su descubrimiento. En 1899 J.J. Thomson estableció que las cargas que se liberaban al calentar la superficie metálica eran electrones.

      En 1903 el físico británico John Ambrose Fleming (1849-1945) fue el primero en encontrar una aplicación práctica del efecto Edison. Fleming era asesor de una compañía telegráfica y le habían encomendado la tarea de encontrar un mejor detector de ondas electromagnéticas. L a compañía utilizó como detector de ondas un cohesor, no muy eficaz. A partir de 1900, en algunos diseños de receptores, se usaban cristales de galena o de pirita de hierro como detectores que por cierto fueron las primeras componentes de estado sólido empleadas en electrónica. Fleming recordó su trabajo anterior sobre el efecto Edison, y encontró una solución en este tipo de lámpara eléctrica.

     El avance más importante en el desarrollo de la electrónica fue dado por el físico estadounidense Lee de Forest (1873-1961), en 1906, al introducir en el tubo al vacío un tercer electrodo reticulado, llamado rejilla, que permite el paso de electrones. Esta rejilla se coloca entre el cátodo y el ánodo, como se ve en la figura 2. De Forest llamó a su dispositivo audión, aunque más tarde se le llamó tríodo. Tuvo que trabajar con diferentes dispositivos antes de conseguir el tríodo. El tríodo lo hace incorporar la señal y amplificar su intensidad.

     A partir de 1907, hasta 1912, De Forest trabajó en el diseño de un sistema de radio, muy rústico, el cual trató de vender a los aficionados de la radio y a las fuerzas armadas. También formó una compañía para poder competir con la ATT en comunicaciones de larga distancia. Su radio podía transmitir y recibir voces, pero no pudo conseguir que sus triodos amplificaran en forma confiable.

     Hacia 1912 De Forest había alcanzado cierto control en el comportamiento del tríodo. Redujo la amplificación(el voltaje de la batería del ánodo). Esta reducción la compensó conectando varios triodos. Así construyó un amplificador, De Forest propuso su venta a la ATT. Cuando De Forest hizo la demostración de su amplificador a la ATT en octubre de 1912, los físicos de la empresa, Harold D. Arnold, Frank Jewett y Edwin Colpitts inmediatamente se percataron de que ese sistema era lo que buscaban.

     Dirigido por Arnold, la ATT inició un proyecto de investigación para entender y dominar los principios físicos del funcionamiento del tríodo y así poder construirlo eficazmente. En el transcurso de dos años Arnold y un grupo de 25 investigadores y asistentes de la ATT transformaron el débil y no muy confiable audión, en un amplificador muy potente y seguro. El tríodo así mejorado hizo posible que el servicio telefónico abarcara de costa a costa a Estados Unidos.

     Otras compañías hicieron progresos significativos y la electrónica con tubos al vacío se desarrolló de manera impresionante de 1912 a 1932. Durante la primera Guerra Mundial se usó mucho la radio y se construyeron tubos al vacío en grandes cantidades. Se utilizaron en 1915, en la radiotelefonía trasatlántica, para comunicar a Francia y Estados Unidos. A principios de la década de 1930 se construyeron tubos al vacío con más elementos entre el cátodo y el ánodo; éstos fueron el tetrodo, el pentodo.

Concepto

     La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctricamente.

     Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termoiónicas. El diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control. El estudio de nuevos dispositivos semiconductores y su tecnología se suele considerar una rama de la física, más concretamente en la rama de ingeniería de materiales.

Aplicaciones de la Electrónica

     La electrónica desarrolla en la actualidad una gran variedad de tareas. Los principales usos de los circuitos electrónicos son el control, el procesado, la distribución de información, la conversión y la distribución de la energía eléctrica. Estos usos implican la creación o la detección de campos electromagnéticos y corrientes eléctricas. Entonces se puede decir que la electrónica abarca en general las siguientes áreas de aplicación:

• Electrónica de control
• Telecomunicaciones
• Electrónica de potencia

Los sistemas digitales se dividen en:

• Sistemas cableados.

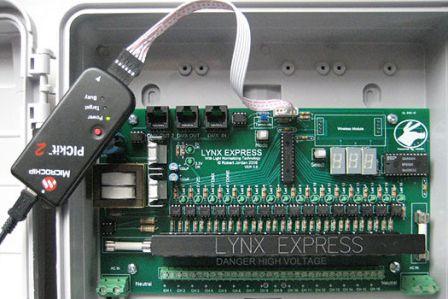

• Sistemas programados.


En los primeros podemos encontrar combinacionales, secuenciales, memorias y convertidores y en los segundos podemos encontrar microprocesadores y microcontroladores.

Sistemas Electrónicos

     Un sistema electrónico es un conjunto de circuitos que interactúan entre sí para obtener un resultado. Una forma de entender los sistemas electrónicos consiste en dividirlos en las siguientes partes:

1. Entradas o Inputs – Sensores (o transductores) electrónicos o mecánicos que toman las señales (en forma de temperatura, presión, etc.) del mundo físico y las convierten en señales de corriente o voltaje. Ejemplo: El termopar, la foto resistencia para medir la intensidad de la luz, etc.
2. Circuitos de procesamiento de señales – Consisten en artefactos electrónicos conectados juntos para manipular, interpretar y transformar las señales de voltaje y corriente provenientes de los transductores.
3. Salidas u Outputs – Actuadores u otros dispositivos (también transductores) que convierten las señales de corriente o voltaje en señales físicamente útiles. Por ejemplo: un display que nos registre la temperatura, un foco o sistema de luces que se encienda automáticamente cuando esté oscureciendo.

Básicamente son tres etapas: La primera (transductor), la segunda (circuito procesador) y la tercera (circuito actuador).

 Señales Electrónicas

     Es la representación de un fenómeno físico o estado material a través de una relación establecida; las entradas y salidas de un sistema electrónico serán señales variables. En electrónica se trabaja con variables que toman la forma de Tensión o corriente estas se pueden denominar comúnmente señales. Las señales primordialmente pueden ser de dos tipos:

• Variable analógica–Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo (presión, temperatura, etc.).
• Variable digital– También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.

Circuitos Eléctricos

     Se denomina circuito electrónico a una serie de elementos o componentes eléctricos (tales como resistencias, inductancias, condensadores y fuentes) o electrónicos, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas. Los circuitos electrónicos o eléctricos se pueden clasificar de varias maneras:

Por el tipo de información	Por el tipo de régimen	Por el tipo de señal	Por su configuración
Analógicos Digitales Mixtos	Periódico Transitorio Permanente	De corriente continua De corriente alterna Mixtos	Serie Paralelo Mixtos
